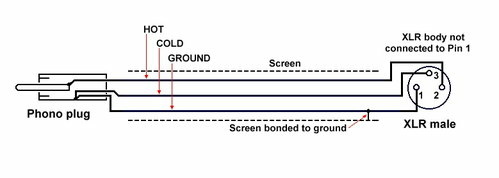

XLR轉RCA毫不困難，買個XLR母頭將1&3腳短路後接到RCA的外圈，第2腳為火線接到RCA的內圈即可。
注意XLR輸出電平較高，音量要降低，聽聽看音色與音場音樂細節的改善。

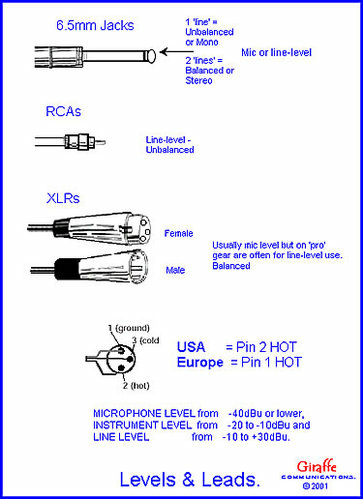

平衡(XLR)端子中，共有三隻「棒棒狀」的PIN，以下以1、2、3極來說明
美規XLR的是(1地、2正、3負)
歐規XLR的是(1地、2負，3正)
使用「輸出」--美規XLR：1地、2正、3負
XLR2-3極轉換轉：
◎「輸出」--美規XLR：1地、2正、3負，「輸入」--歐規XLR：1地、2負，3正。
◎「輸出」--歐規XLR：1地、2負，3正，「輸入」--美規XLR：1地、2正、3負。
接一條XLR<--->XLR最後在接上RCA<---->XLR的線
那麼請問這樣的傳輸過程算是平衡嗎？
還是說只要一開始的訊號是非平衡的就不可能轉成平衡來傳輸！！

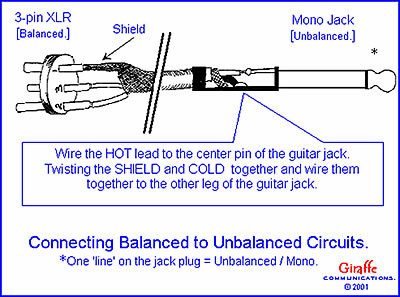

unbalenced的訊號，可以經過一些設備(例如pre-amp),轉換成balanced的訊號，
如果是balanced的訊號從左邊進來，到右邊RCA傳出去後就變成unbalanced的訊號，以音量來說會爆大！
如果是unbalanced的訊號從右邊進來，到左邊XLR傳出去後， 還是unbalanced的訊號，XLR只是個轉接頭而已！
一般 mixer 上的 main out ，如果是 XLR ，應該都是平衡式輸出。
XLR 的三條線與立體音完全沒有關係啦！不是三條線就是立體的啦！
XLR 就是一個平衡的單音訊號，要立體就要二個單獨送。左右聲道個一個 XRL。
mixer 上 main out 應該有標示左右吧！
至於附圖的接法，少用為妙！ 如果RCA 要轉成 XLR，去買個 direct box 吧。
XLR是指接頭的名稱,TRS是指Phone Jack接頭的接觸點(Tip.Ring.Sleeve);
balanced是信號用兩軌傳送,為的是當長距離傳送時,通常會信號衰減或干擾,用正負訊號來作比對以減少失真.
在XLR上大多是1-地線,2-正訊號,3-負訊號(但有一些歐規的機器為1-地線,2-負訊號,3-正訊號);
Phone Jack上T-正訊號,R-負訊號,S-地線;
信號歸信號,接頭歸接頭;
不管什麼接頭只要有3pin以上都可以做balanced傳輸
