主機板 M.2介面插槽區分
3種插槽：
Socket 3 (PCI-E x4)、Socket 2 (SATA/PCI-e x2)、Socket 1(wifi 卡)

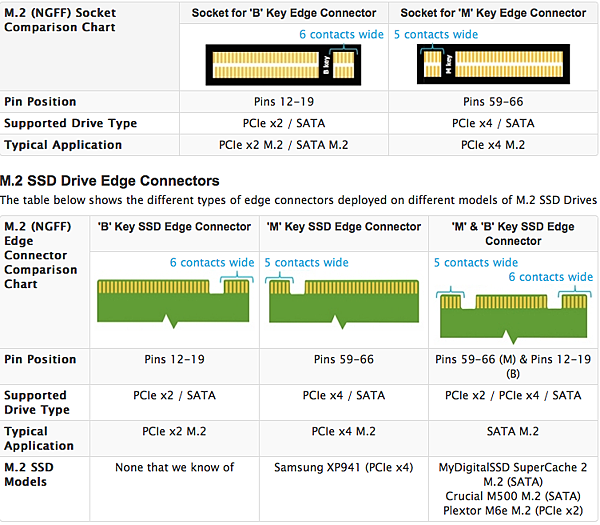

3種插槽防呆：
B key(Socket 2)、M key ( Socket 3 )、B+M key、A key(Socket 1)
2種厚度(單/雙面)：
單面2.15mm、雙面3.5mm
3種長度(M.2 SSD常見長度)：
2280、2260、2242
主機板3+2種控制器模式：
純SATA、純PCIe x2、純PCIe x4(只寫PCIe 通常是PCI-e x2)、PCIe x2+SATA、PCIe x4+SATA
3種通道類型：
SATA通道、PCIe 通道(PCIe x2、PCIe x4)
主機板決定能裝什麼類型 M.2 裝置。
其中Socket 1 / A key 屬於M.2 WIFI卡專屬，極少數主機板採用。

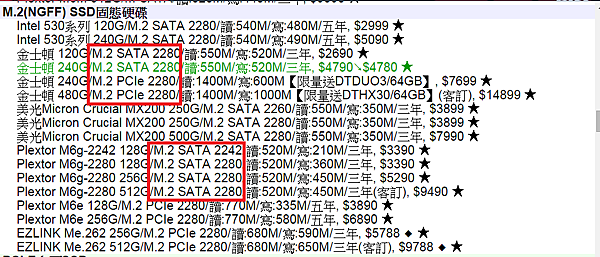

下圖紅框 估價單就有寫 M.2 SSD控制器類型，尺寸規格為何
2280、2260、2242 則代表"寬長尺寸"
M.2 規範標準寬是22mm/2.2cm，80、60、42 則表示長度8cm、6cm、4.2cm
要對應主機板鎖孔，不然無法固定
==========================================
M.2 SATA SSD 貴SATA3 SSD 同容量產品 價格10%以上
M.2 PCI-e x2 SSD 貴SATA3 SSD 同容量產品 價格20%以上
M.2 PCI-e x4 SSD 貴SATA3 SSD 同容量產品 價格50%以上
而各介面頻寬與市面上跑出來的最高值概略
SATA2 SSD：180~300 MB/s
SATA3 SSD：400~600 MB/s
M.2 SATA SSD：450~600 MB/s
M.2 PCI-e x2：750~1000 MB/s
M.2 PCI-e x4：750~1500 MB/s
==========================================
如果追求高性能，就必須採用 M.2 PCI-e x4介面的主機板跟M.2 PCI-e x4的SSD
(M key、Socket 3插槽)
另外一種最乾脆最省事，買 PCI-E x4~x8 SSD
只要有多餘的PCI-E x4~x8 介面槽就能擴充這類高性能SSD
根本不用理 M.2
PCI-E SSD 的性能跟價格就差很大，
可以去查 M6e Black Edition (M.2轉卡)、Intel 750 PCI-E SSD
最高值從 750 MB/s~2000 MB/s 都有，價格就幾千塊跟幾萬塊的差異
不過 PCI-E SSD 就要注意是否採用 NVMe 標準的相關問題，
跟主機板有支援差異的(Inte 9系列晶片組部份才有NVMe，只是採用NVMe的SSD 也暴貴)
正常人使用(上上網、玩玩遊戲)
基本上用普通SATA3的SSD就很夠了
==========================================

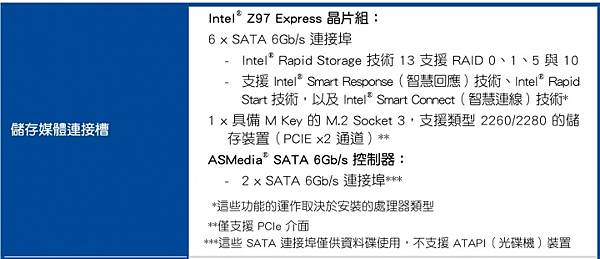

華碩主機板MAXIMUS VII HERO
有1個M.2插槽走PCIEx2通道，當它是1.0a的話
PCIEx2單向頻寬500MB/s，雙向1GB/s
所以說比SATA3的 600MB/s還慢嗎?
資料儲存應用:
1 x M.2 Socket 3, 黑色, with M Key, type 2260/2280 storage devices support (PCIE mode)
PCIe 2.0 x16(PCIEX4_3)插槽 與 PCIe 2.0 x1(PCIEX1_1/2/3)插槽
和 M.2 共享頻寬 PCIE 2.0 X4(DMI 2.0)
PCIE 2.0 X1 = 雙向 500MB/s
PCIE 2.0 X4 = 2GB/s
M.2頻寬最高可到PCIE 2.0 X2 = 1GB/s
只有支援M.2 PCIE的才能超過SATA3 6Gb/s (600MB/s) 的速度上限
當然也要配合M.2 PCIE的SSD
首先確認主機版的 M.2 跑什麼介面模式(PCI-e x2/x4、SATA) 跟 插座是哪種 Key(B 或 M)
再來購買SSD
PS: DMI2.0 提供PCIE 2.0 X4的頻寬 Intel新的1151將提升到DMI3.0(PCIE 3.0 X4)
==========================================
M.2 PCI-E X4 Gen2.0 這速度就會比SATA3 6GB/s來的快,目前中高階的主機板有這配置(但是它還不是最快).
M.2 PCI-E X4 Gen3.0 這才是最快的. X99以及少許的Z97有這配置.
現在想買主機板(有想預留以後升級更快的SSD),只要注意
1. 主板上至少要有兩條PCI-E插槽
2. 同時第二條pcie插槽需有X4以上以及Gen3.0(pcie 3.0)的能力
這樣子的主板可以支援更快的SSD磁碟.
