顯示卡 精星 GC-HD16PLPG2-D3 (ATI X1600) 有HDMI端子
LCD TV (BENQ 3745)
通常情況下顯示卡會去抓大型液晶的EDID後做出判斷再送出最適的訊號.
但如果HDMI顯卡送出的頻率與解析度,畫素,頻寬等與大型液晶的規格有不同時就會有偏移或超出畫面的現象.
依據HDMI spec, 其動作大概是:
HDMI顯示卡(訊源)會和LCD TV or monitor互相溝通判斷對方是否為HDMI設備,
若是則送出YUV並且含遮默信號的vedio格式也就是所謂的Video之1080P,
若非則判斷為DVI設備, 送出RGB且不含遮默之信號, 也就是所謂的PC之1920*1080 60HZ,
而顯示器端亦是, 若判斷對方為HDMI, 就會做overscan動作, 把1920x1080縮為1844x1044再放大,
而ATI顯卡端又會補償畫面大小, 在7.1版驅動程式補償過頭, 超出畫面了!
在7.2版之後又補償太小變成underscan了, 所以要1:1 mapping變為不可能
但PC格式信號因有嚴謹規範所以訊源和顯示器沒有不相容問題!
所以最保險的方式還是使用DVI卡再以cable轉為HDMI接LCD TV, 但是DVI是RGB格式和HDMI 之YUV有某種程度不同(應只影響色調),
這可能就是造成HDMI影像較佳的原因, 個人尚未比較過不予置評, 但覺的應該可透過調整補回來
得到以上訊息就決定換顯示卡, 訂購一張技嘉GV-NX85T256H 顯示卡,
換上去, 一開機!畫面總算不偏移不超出了!
刪除ATI的驅動程式改安裝Nvida的, 將解析度設定為1920x1080 60HZ!整個影像終於不偏不倚的1:1 mapping
和ATI X1600 HDMI比起來感覺畫面較亮, 顏色也比較偏黃綠,
不知是ATI和NVIDA的差異還是HDMI和DVI的關係?
換上技嘉GV-NX85T256H DVI顯示卡後, BENQ 3745的資訊顯示變為PC的 1920x1080 60Hz,
有別於精星HDMI卡的"1080P", 而且完全1:1 mapping
==========================================
要實現HDMI和DVI系統中的“即插即用”功能,源端(通常是一台電腦、DVD播放器或遊戲機)和接收端(通常是監視器或接收機)必須連接起來。HDMI和DVI借用VESA (視頻電子標準協會)的開放標準,採用DDC (數位顯示通道)、一個稱為HPD的新信號(熱插拔檢測)、以及一路可以由源端向接收端提供50mA電流的標準5V信號。
在標準的VESA方法中,源端定址EDID (擴展顯示標識資料) EPROM。該EPROM器件包含接收設備的品牌、類型號、以及所支援的解析度模式。源端和接收端必須至少有一種相同的顯示模式,以便二者協同工作。

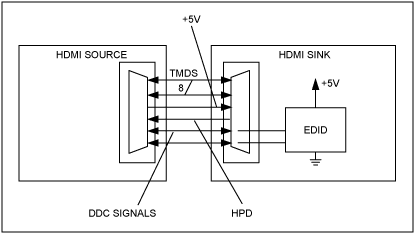

通過HDMI/DVI連接器連接源端與接收端EDID EPROM
==========================================

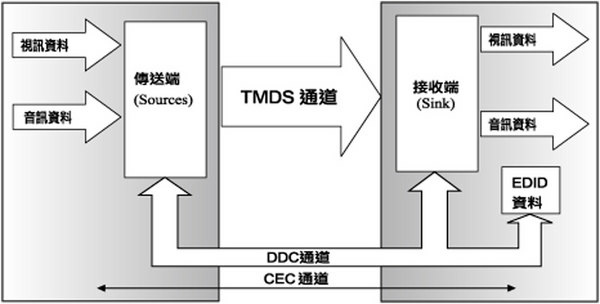

在DDC通道上,HDMI的傳送端會去讀取儲存HDMI的接收端的E-EDID資料,用來判斷接收端可以接收的訊號種類、訊號格式有哪些。這些資料是很重要的,一旦HDMI端子無法正確交換這些資料,就不會有HDMI訊號傳送了,另外,也會影響到可輸出的解析度,例如原本DVD播放機可以輸出HDMI 1080i的訊號,當EDID有錯誤時,就不能輸出了。
最後CEC通道,CEC在HDMI的訊號的傳送裡,其實是不需要的,也就是說HDMI設備們可以選擇要不要用到這個通道,CEC通道的主要目的是讓一個HDMI設備可以去控制其他的HDMI設備,有點像iLink的控制功能,因此可以衍生出來的功能便有一鍵播放(One touch play)、控制選台器、抓取設備系統資料等等。
