V W是三相電源中表示3根火線的字母，3根火線在實際應用中可以都是用黑色線，也可以分分為紅，黃，藍3種顏色。
PE表示地線，一般用黃綠雙色線。
N L 則是零線 火線，單相電源中L(火線)一般用紅色，N(零線)一般用藍色
=======================
面對三項插座，被插入的面板向你，左零N 右火L
如果三根線是位於建築牆壁內的，按照電工標準安裝方式，可以依靠顏色來區分。零線一般為黑線，地線一般為花（兩色）線，火線顏色不定。（注意僅供參考）
不標準電工的作業，不要看NL就相信，還是要用表實測
=======================

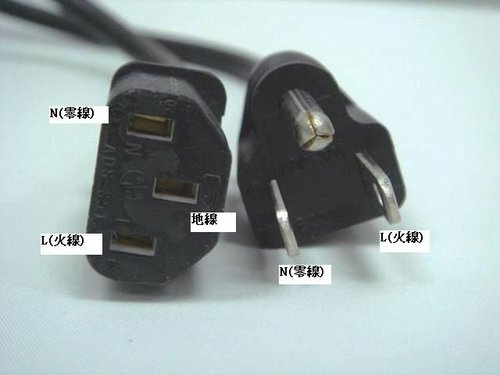

N代表接零線（一般藍顏色的）；L代表接火線（一般紅顏色的）。三孔插座的另外一個是接地線（黃綠顏色）
N L兩個分別是火線（標誌字母為"L"Live Wire）零線（標誌字母為"N"Naught wire）
火線"L"Live Wire
零線"N"Naught wire
地線"E"earth wire
=======================

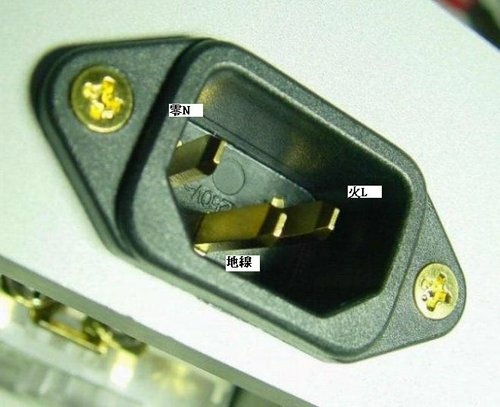

家裏的一般是三孔插座不是三相插座，中間是接地線,兩邊是火線和零線,右邊為火線(L)，左邊為零線(N).
火線和零線的區別在於它們對地的電壓不同：火線對地電壓為220V，零線對地電壓為0
中線是從發電機或電力變壓器中性點引出的線，如果它不接地就稱為中線，如果將它良好接了地（大地為零電位），此時的中線就又稱為零線了。民用電的零線和地線雖然都從同一點引出，但它們各自的功能是分開的，不能混用。比如零線和火線是用電的回路線，它們和電器的外殼是緣的，線裏流動的電流是同樣大小的，故線徑是同樣的粗細。而地線是和電器的外殼相聯的，當電器有故障時當中才有電流流通，一般沒有電流，故其線徑要細得多。零線和火線是用電的回路，故絕不能將零線接到外殼上，那會使人觸電的。
地線、零線和火線：
大地是良好的導體，地線通過深埋的電極與大地短路連接。市電的傳輸是以三相的方式，並有一根中性線，三相平衡時中性線的電流為零，俗稱"零線"，零線的另一個特點是與地線在系統總配電輸入短接，電壓差接近為零。三相電的三根相線與零線有220電壓，會對人產生電擊，俗稱"火線"。電氣線路的安裝及排列順序有嚴格的標準，實際中按標準正確裝配地線、零線和火線對安全至關重要
==========================================
把接地線接至水線的插座
要把靜電導掉的方法很簡單,
就是借助電源原本就有做接地的那一端(水線),把[地線]接去[水線]就好了!
但是要先確定好牆上的二孔電源插座,哪個是火線,哪個是水線,
萬一插錯了,反而把接地線插去[火線]孔,只會被電器電的更慘!
手持驗電筆筆帽處金屬部分(別碰筆尖那段一字起子的金屬部分),
將一字起子部分插進電源插座其中一孔,筆心會亮的話,就是火線.
