平衡式&不平衡式的數位信號可從訊源 & DAC這兩部分來看
在數位訊源來說是沒有原生平衡式的數位信號輸出
所有的數位信號都是不平衡式的輸出

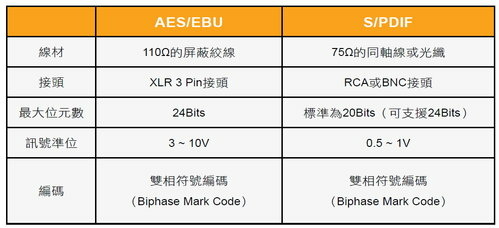

至於平衡式的AES/EBU輸出則是利用脈衝變壓器將不平衡式的SPDIF轉換成平衡式的AES/EBU信號
所以從理論上來說 AES/EBU輸出的聲音是不會比不平衡式的SPDIF來的好
認為實際使用時AES/EBU輸出的聲音比SPDIF好 這是有可能的
主要原因有2
1.通常AES/EBU & SPDIF所使用的線材不同
所以聲音的表現也會不同
2.通常AES/EBU 會經過一顆buffer IC再推動脈衝變壓器
這樣會有類似DSIX的效果 聲音會比較柔順,背景也會比較黑
事實上, 經過實際的測試後發覺
CDM1,CDM4,CDM9雷射系統所使用IC的驅動能力都很大
只需要將原來的脈衝變壓器&交聯電容拆除
換上一顆優質的脈衝變壓器直接輸出
這樣的話 SPDIF就會有很好的聲音表現
聲音表現好到完全可以勝過CDPRO2系統
而且雷射系統的壽命比CDPRO2系統高多了
why平衡式?
平衡式電路的原理&目的在:
將一單端信號,轉成正/負相的兩信號傳送,在接收端在取兩信號差,正/負相的兩信號在傳輸過程中若受干擾,兩信號都會被干擾,在接收端相減,干擾就被【幹】掉了!
最後再叮嚀一件事:

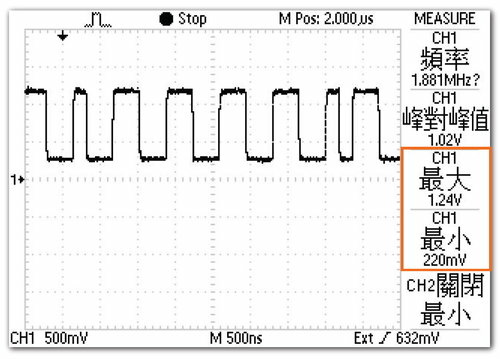

以SPDIF OUT而言有
A. TTL Level__振幅3.3V
B. 標準SPDIF__振幅約400mV
以Receiver而言有
C. DIR9001__2 / 0.8V
D. CS8414__200mV
在DIR9001的data中的P.7 fig3裡可以看到,
jitter大到小分別是128fs,256fs,512fs,why?
CD Player而言是44.1KHz,每1 / 44.1KHz內SPDIF傳送64bit,128fs,256fs,512fs是DAC裏的數位濾波電路的時脈,不是把CD Player的16bit變更多bit
P.7 fig3我的解讀是:選不同的System Clock(128fs,256fs,512fs),在不同的Sample Freq.(P.7 fig3的X軸,指的是CD Player或DVD),會在多少時間內(P.7 fig3的Y軸)鎖住,選較快的fs,可在較短時間鎖住信號。
- May 05 Sat 2012 11:02
DAC的平衡 & 不平衡數位信號
