p是指 pico , n是指nano , u=micro p是1的話 跟n文字單位差1000倍 , nu 也是差1000倍 , 剛好是10的三次方
pF是是電容最小的單位 一般電容計算大多以uF 做單位
J K是指誤差
100nF=0.1uF
104 K =10x(10x10x10x10)= 10X10000 = 100000pF=100nF=0.1uF
~ 4這個是指10的幾次方
==========================================

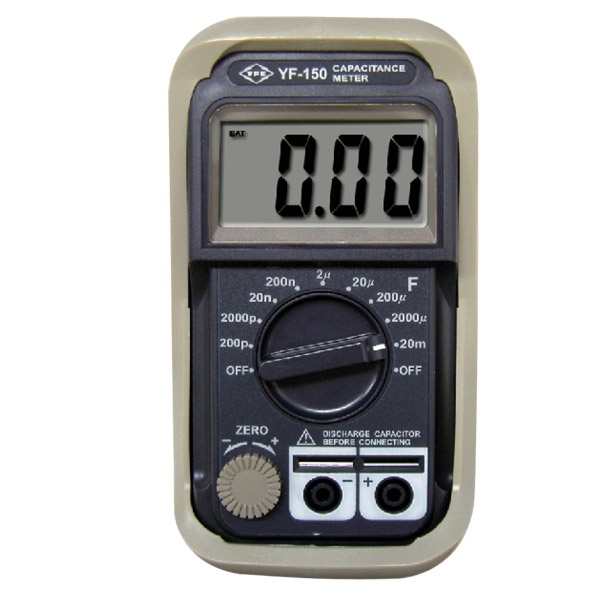

YF-150
宇峰(現在叫Tenmars)的YF-150是一台陽春型的電容表, 只能以單一測試頻率來量測電容量.
對於新電容來說, 可以利用這台電容表來測試電容的容量. 做簡單的配對.
比較專業的電容表或LCR表, 除了容量之外, 還能同時量測損失(又叫散逸因素或D), 品質因素(Q)或是等效串聯阻抗(ESR).
測量電容器時, 應將電容器自電路板上解焊並放電,
小容量的電容, 可以直接利用起子或是金屬導線直接短路即可,
對於容量高達數千或是上萬uF的電解電容, 最好利用低阻值電阻加以放電.
不管量測電阻或是電容, 只要是待測物在電路板上, 就會因為周邊線路與零件的影響造成量測誤差或是無法判讀測量值的正確性.
要測量電容器的好壞, 光靠YF-150測試電容量是不夠的, 有的電解電容老化之後, 容量並不會減少太多, 但是其D值或ESR會增加,
這要靠LCR表的讀值搭配電容的Datasheet做判斷.
100nK或是100NK應該是代表100nF, 就是0.1uF的電容, 電容量的誤差為正負10%.
對於誤差值的表示, 常用英文字母來替代, 常用的誤差值代碼如下,
金屬膜電容上常見J與K兩個等級, D,P,F這三種表示, 只在高精密度儀表內部的零件上見過.
M, S與Z則常見於電解電容, 不過電解電容因為體積夠大, 通常都直接標示其容量誤差值.
D代表±0.5%
P代表±0.625%
F代表±1%
R代表±1.25%
G代表±2%
U代表±3.5%
J代表±5%
K代表±10%
M代表±20%
S代表±50%/-20%
Z代表±80%/-20%
==========================================

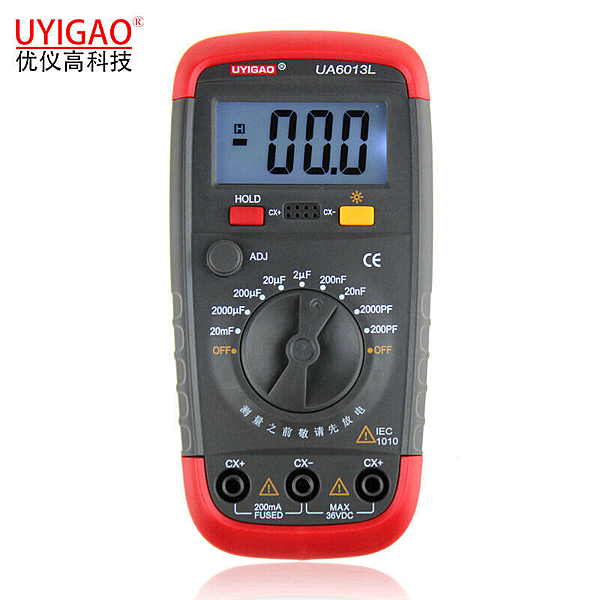

UA6013L
優儀高科技UYIGAO-UA6013L-電容表
整體來說，這台廉價電容表(在網拍上還沒看過比這台還便宜的了)表現還算OK!!
只是對岸的製作過程、品質，真的還需要精進一下，但是看在它便宜的份上
就不必要要求太苛了吧!
==========================================
LCR 數字電橋
本來也是用 DIY 的 LC Meter，去年起開始改用 LCR 數字電橋，除了可以讀到到更多參數如 D 或 Q 外，還有其他應用如電池的交流內阻等。
純電容容量表很快就會不夠用不用多久就想要有 ESR 表。
這類設備從：電容容量表 --> 高頻 LC 表 --> 數位 ESR 表 --> 多功能晶體測試器 --> 電池交流內阻表 -->數位 LCR 電橋，
LCR 電橋可以取代前面幾種設備量且對於被動元件的測量且更為精確，想一次到位的可以直接考慮買電橋。
U1242B 的諧波比就是將主波濾掉後其他的高頻多次諧波總和與低頻主波的比值，可惜這台只能到 500Hz 主波，
用途可以是市電電力線上高頻的高頻雜波就是電源品質可以來看 UPS 的品質，
或是音響擴大機的低頻失真率但也只能讀到 0.01% 對市售的成品不夠用且還要另外搭配低失真的正弦波信號產生器。
==========================================
嚴格說叫做用自動平衡橋原理做的 LCR 表，和傳統橋並不一樣，不過老外叫它自動平衡橋（傳統電橋也講究平衡，當然是你手動去調平衡），所以就那麼叫了。
理想電容 C 只有電抗沒有電阻，而實際電容除了電抗還有一定的（等效）串聯電阻（它也可以變換到並聯），
因此對於非常接近理想電容的高品質電容，電容表能得到比較正確讀數，而對於不那麼理想的低品質電容，電容表誤差較大。
LCR 表因為有鑒相器，可以分離虛部（電抗）和實部（電阻），因此可以得到更準確讀數，同時得到電容品質因數（Q=Xc/Rs），讓你直觀瞭解電容品質好不好。
所以建議購買 LCR 表而不是電容表，前者除了更準確，重要的是對於不太好的電容，可以通過品質因數（耗損因素）瞭解它出了什麼問題，問題多嚴重。
