要看正弦波有沒有問題，眼神得足夠好才行。
定量分析時，正弦波一般都是做FFT變換到頻域看。而時域上只能看個大概。
用正弦波掃頻，掃到約300K時幅度突然上升並且隨後突然下降。
說明這個頻點是有問題的。

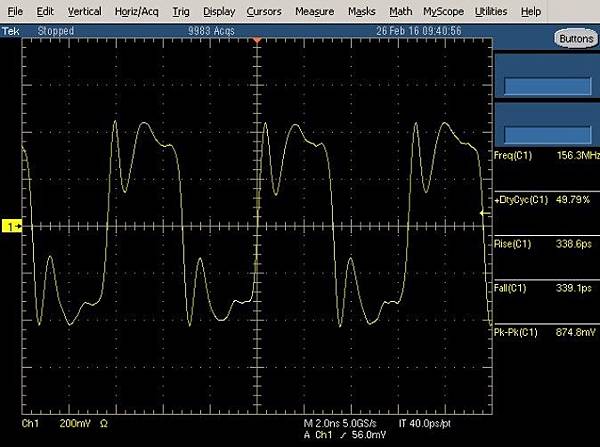

看個示波器截圖，看看真正的匹配不好的反射是什麼樣子：
LVPECL電平，156.25MHZ參考時鐘在接收端測得的波形。
走線長度應該不超過3inch。問題原因可能是晶片內部反射。
可以看到反射造成的峰的寬度是是在什麼尺度上。

==========================================
100 Mhz, pulse width high 是 5nS.
假如示波器阻抗接近 1M, 不 terminate, 波形會反射.

假設示波器 CABLE 是 10 inch, 來回就是 20 inch. (round trip delay)
假設 CABLE 的材質 跟 FR4 一樣, 每一英吋有 180pS DELAY.
那 20 inch 就是 3.6nS.
也就是當升起的訊號抵達示波器時, 3.6nS後, 反彈波形又抵達示波器了 !
而 3.6nS 大約在 pulse-width-high（rise time + 5nS）正當中,　造成波形嚴重失真。

Termination 跟鱷魚夾是兩個不同的問題 !
地線透過鱷魚夾, 由於接觸不良, 造成參考電壓波動.
示波器上的波形, 也會跟著跳動.

為了減少接觸不良, BNC 和 SMA 的設計, 都加強了地線的接觸品質。

==========================================
基本上, 從 3.6nS 起, 持續 risetime 之久, 若 risetime 是 20nS, 就會有這麼長的失真. 無論 100MHz 或 100KHz.
另外,  測量電路上, 每一個 discontinuity, 波形都會出現失真.
