先找出導通的2點.再轉一下波段開關.再找出導通的2點.
其中應該會有1點是"共點".那其他的就是波段點.
一般排列都是 comm + 1 2 3 4 5
屬一下總共有幾個腳就知道了
一般都是 (段數+1) *(n組) = 實際腳數
都不是循環式的
左轉打到底(當成第一段),抓住一支比較奇怪的腳,順時針或是逆時針,一次找到短路的腳,記下來腳位
轉動一段,以剛才的兩隻腳為基準,再找尋有短路的兩個點
這樣子就可以知道 comm , 1, 2 這三支腳, 其他依此類推
comm 通常會長的比較奇怪
==========================================

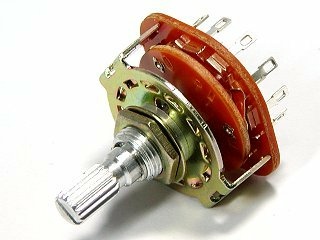

3段1層 波段開關(電木)
開關的種類是四刀三擲。

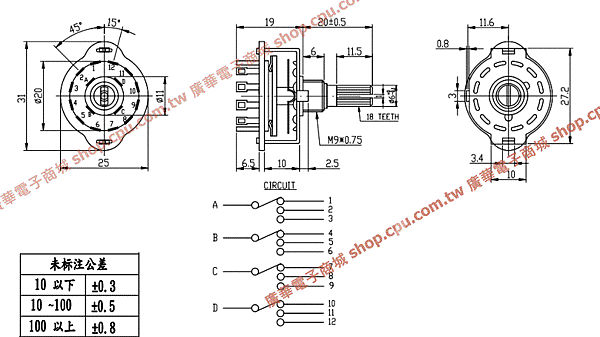

這就是切換開關(波段開關),下方的點由左至右,切換連接上方的3個點, 所以要找三段的波段開關,
通常一個開關有多組,用其中的一組就好,如果如下圖的種類, 拿到手時可以看出它的結構,通常就知怎麼接了.
開關如何接，選四組中的其中一組即可，
若手上有開關的話，當旋轉開關時，可以從側面看到它的可旋轉範圍只有三個接點，名為1，2，3，
其共同點就在旁邊四個分開的接點，較近的一個，若有電表的話，可以用電阻檔測量。
==========================================

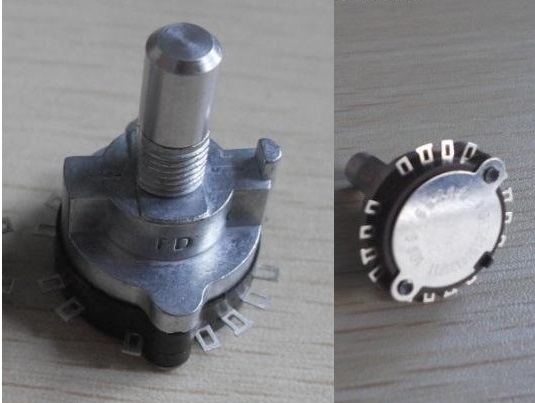

波段開關4刀3檔 SR-4-3
專門應用在手輪上面，檔數有3，5，6檔
3檔一般應用在倍率選擇開關上（x1,x10,x100）
5檔一般用於軸選開關（OFF,X,Y,Z,4）
注意：本產品為4刀3檔，4個公共腳，意思就有4組3檔，每旋轉一檔，4組同時工作。

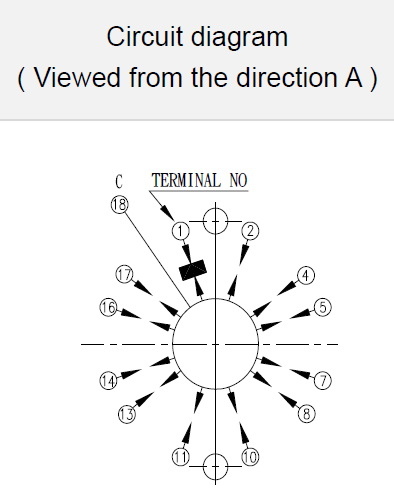

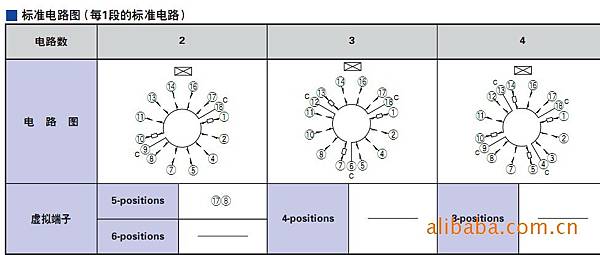

http://www.fwd.com.tw/doc/pd/SRRN.pdf
==========================================

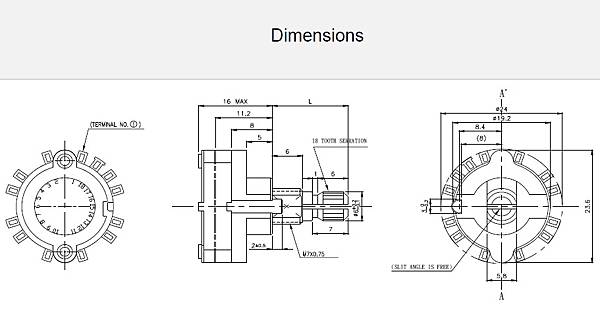

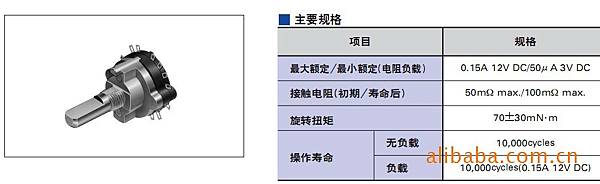

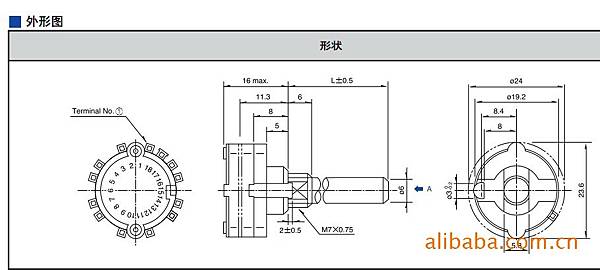

ALPS精密密封式波段開關SRRN旋轉開關4刀3檔-15花軸
ALPS波段開關，4組3檔
