1. 確認喇叭OK，300B管左右對調也OK，確認管跟喇叭都沒燒掉
2. 確認左邊的燈絲有沒有亮，屏極陰極電壓。
---> 所有的燈絲都有亮
3. 訊號線有沒有斷
---> 訊號左右切換，也確定輸入訊號沒問題
找到一個問題，電容斷線了
電容斷線，接上後聲音就出來了，已修復
電容會斷線，表示這顆電容發燙，電容發燙表示會漏電有電流流過，有可能耐壓不足，或是有振盪，
建議進一步檢查或先更換電容
要注意電容老化。
==========================================
真空管燈絲的加熱形式：分為直接熱式與間皆加熱式(或旁熱)等兩種。

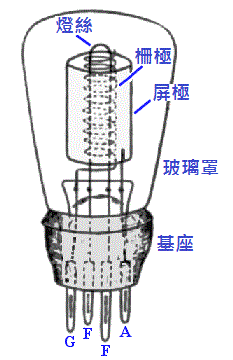

直熱式真空管構造圖

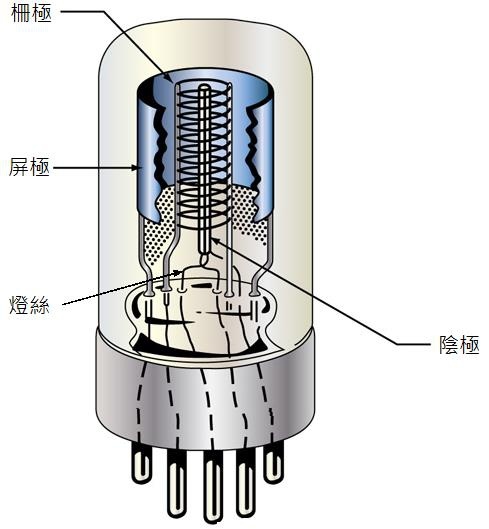

旁熱式燈真空管構造圖
直熱式燈絲即是陰極，一般應用在大功率整流管或功率輸出放大三極管上，諸如5U4、5Y3GT、2A3、300B、845等。直熱式陰極的缺點是陰極容易 受到燈絲的溫度改變特性。當燈絲電壓變動時或以交流電供應燈絲時，陰極容易呈現在不穩定的狀態，同時也易於感染60Hz交流哼聲。

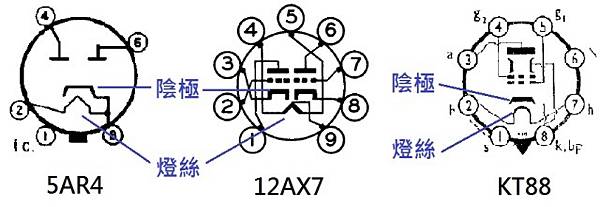

旁熱式燈絲與陰極分開設計，陰極為獨立金屬套筒套在燈絲外面，通常與燈絲絕緣其應用則較為廣泛，如整流、電壓放大、功率放大，5AR4、 12AX7、6CG7、KT88等。旁熱式真空管熱量經燈絲加熱儲存於陰極金屬套筒上，體積與儲熱量遠遠大於傳統的燈絲，因此即使燈絲電壓、溫度稍有變 動，金屬板的溫度變化改變有限，所以旁熱式則相對於直熱式較穩定。
二、以燈絲供電方式區分：分成直流供電加熱與交流供電加熱兩種模式。

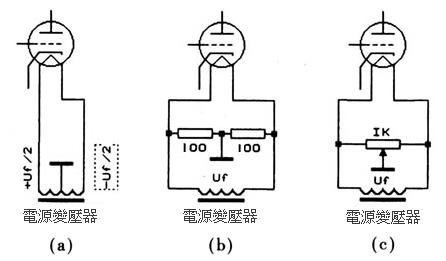

交流供電模式是將交流電施直接加給燈絲，線路簡單成本較低，較常應用在電壓及後級功率放大上。因為是交流供電所以常受交流哼聲問題所困擾，但是若能 處理得宜的話亦能避免交流哼聲產生。
交流燈絲供電在配線上尤其要注意使用對絞線，並且盡量遠離信號元件保持具垂直配線。

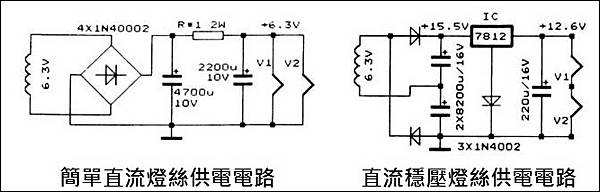

直流供電模式是將交流電先整流成直流並給予平滑濾波，然後再施加到燈絲上。
因需配置整流綠波電路線路稍微複雜成本較高，通常應用在前級擴大機或高級 真空管擴大機上。
直流供電的濾波平滑電路又可使用RC濾波和RC濾波加穩壓迴路，配線上要求就比沒有那麼嚴苛。一般RC濾波整流電路較常用於電壓或功率放 大級電路，直流穩壓迴路則較常應用在前級(置)放大電路上。
