插頭上面有寫著 1、1a、2三個

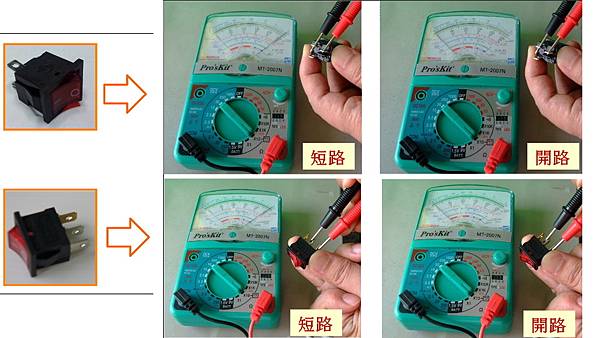

使用三用電錶測量發現
開關打開時，1、1a會是相通，跟 2 完全不相通
開關關閉時，1、1a、2都完全不相通
如何接才能使內部小燈發光呢?
開關上應該都會有圖,其中一支獨立的腳接火線(電源側) 1a,
第二支腳是開關的二次側(負載側) 1, 指示氖燈的火線也接在這一支腳上,
內部氖燈串一顆電阻接到第三支腳 2, 這隻卻只須要用一條線接到電源的水線即可。
當然負載的水線也要接。
2 接到電源+負載的水線
1 接火線(電源側)
1a 負載的水線
==========================================
怎判斷是交流還是直流電?
交流規格
9A 125VAC
6A 250VA
