Auster 隨手亂彈

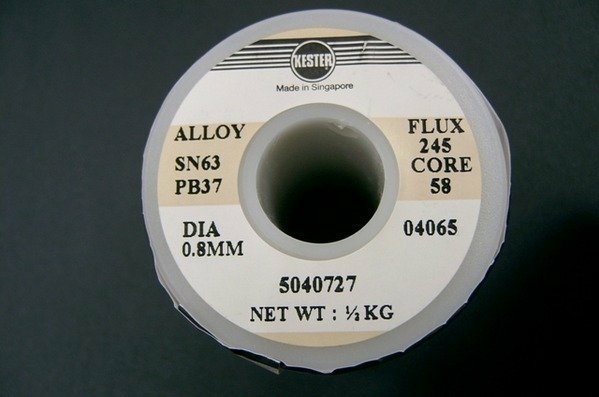

kester標準板
助焊劑flux245 新加坡廠製/
500公克一捲/
線徑0.8mm/
63%錫/鉛37%(這款含有鉛)
CORE 58代表助焊劑含量

不錯焊好吃錫
夠便宜, 怎麼焊都划算(跟有牌子的比起來), 有的台製銲錫賣超貴,
焊起來也不會像某些台制銲錫有怪怪的臭味

KESTER的銲錫比一般電子材料行賣的台灣小廠製錫絲,
差異大概就在於原材料的雜質比較少, 製程穩定度比較好, 品管比較優良
助焊劑揮發比較快, 黑色殘渣比較少。

K牌標準錫就被認為屬於聲音中性的銲錫
中性聲底, c/p滿高的!

==========================================

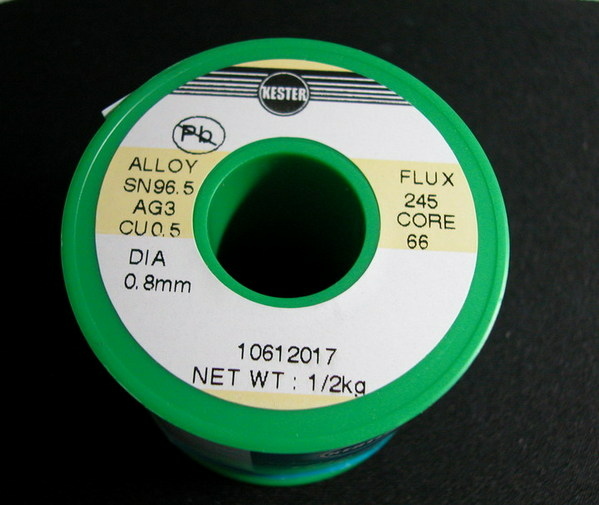

KESTER含銀無鉛銲錫

新加坡廠製/500公克一捲/
線徑0.8mm/
96.5%錫 3.0%銀 0.5%銅 /
助焊劑(flux)245/
助焊劑含量(core)66的銲錫

SN96.5/AG3.0/CU0.5 這個配方的銲錫熔點大約是220度,
此款線身硬溶點低不過冷卻快, 焊接技術要好要不然容易冷焊
小東西的焊接溫度調整在350~400度間, 焊接大型接頭用大功率的鉻鐵以免冷焊

沒用過含銀銲錫的朋友注意,
不管配方為何, 只要加了銀, 焊完之後的焊點都會有點霧霧的,
而且表面張力比較大,所以焊點會比一般63/37銲錫還要凸一些

有含銀的聲音聽起來好像比較冷一點, 但是聲音表現比較好
標準板的聲音沒什麼特別不過有點韻味

==========================================

看看這幾種常見配方的導電率,
(資料來源是KESTER在 26/Jan 2005發佈的一份"Alloy Properties" PDF檔案)

63%錫 37%鉛             ->100% 把這個當作比較基準
60%錫 40%鉛             ->98.3%
62%錫 36%鉛 2%銀    ->100.8%
95%錫 5%銀               ->121.7%
96.5%錫 3%銀 0.5%銅 ->121.7% (無鉛銲錫加了少量的銅, 可以降低焊接溫度與提高導電率, 因此跟5%銀的無鉛銲錫導點率一樣但是熔點更低)

關於其他銀錫
SN95%/AG5% 的錫熔點大約在230~250度之間, 資料上看起來熔點不太穩定, 焊接的穩定性比較差, 而導電性卻沒有比較好
據說原本有少數音響廠在使用, 但是後來這些廠也是漸漸的把它淘汰掉了, 因此好像是停產了
實際使用起來覺得沒比較好用, 這一捲銲錫算是無鉛銲錫裡面焊接性能比較好的, 比台製的好焊一些, 用的助焊劑(FLUX)代號是245, 很可惜這個線徑的275已經斷貨

做過許多比較,老KESTER 63/37, 新KESTER63/37, 各個不同產地的63/37, 新原金屬SN/AG3/CU0.5, 日本SANWA SN/AG3/CU0.5...等眾多焊錫
比較的方法是用相同的薄銅版(0.12mm跟紙差不多厚), 相同的控溫鉻鐵, 焊接上0.3mm的銀線, 再來比較吃錫狀況,焊點的外觀等等

最好焊的還是63/37的有鉛配方, 但眾多無鉛焊錫裡面這一捲最好焊, 焊接穩定性也最好
這錫雖然沒什特別的音色走向. 但是他的聲音表現正常中庸. 是保險牌
搭配性非常好, 也不會粗聲, 而且好焊易於使用
