AV端子對照表：

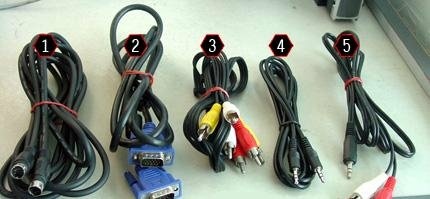

在開始之前，先來看一下各種的訊號線：1號為S端子，2號為RGB(D-Sub)線，3號為AV端子，4號為聲音線，5號為一對二的聲音線。

A/V端子連接示範：

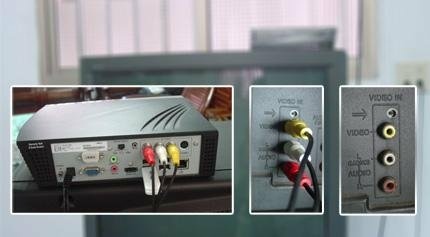

　　所有的電視一定會支援A/V端子，不論是傳統電視、電漿電視、液晶電視、投影機。以下是使用了一台傳統電視來做示範，使用的線材為上圖的3號AV端 子，這種有三個頭的AV端子，一邊直接接在ZINTV「A/V OUT」的分別是VIDEO(黃)、AUDIO L(白)及AUDIO R(紅)，另一邊接在電視機的「VIDEO IN」的VIDEO(黃)、AUDIO L(白)及AUDIO R(紅)，只要對好顏色接好即可。有些AV端子的訊號線沒有分顏色也沒有關係，VIDEO對VIDEO，AUDIO L對AUDIO L，AUDIO R對AUDIO R接好就好。

需要高階晰度還是AV端子?

但是在這必須特別說明一點，由於自製的投影機，必須拆卸 LCD 面板，因此會失去保固，而且，而一般 15" 面版，只有 VGA 接頭，所以便利性方面是沒有市售的投影機便利，但是，與其透過市售投影機的 AV 端子或者是 S 端子來傳輸，我寧願選者傳輸畫質較高的 VGA 或 DVI 接頭，有就是所謂的仿 1080 ，高畫質輸出。

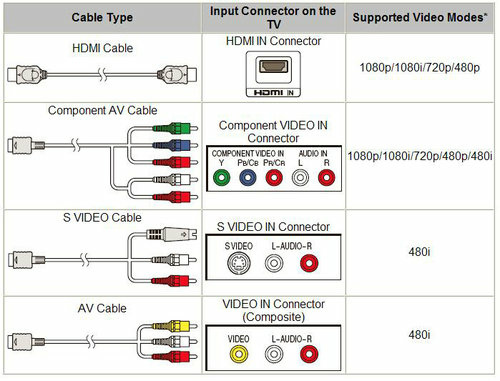

在上面的圖片我們看到，傳統的 AV 端子與 S 端子，最高解析度為 480i ，色差端子 YPBPR 與 HDMI 介面最高畫質能夠到 1080i 與 1080P ， I 跟 P 的差別在於 P 是倍頻掃瞄， I 為漸進式掃瞄，假設 I 的掃瞄頻率為 1.3.5 .7.9 或 2.4.6.8.10 ，在 P 就為 1.2.3.4.5.6.7.8.9.10 ，因此 P 的代號在解析度與畫質上是比 I 的來好，適合長時間觀看，比較不容易疲勞。

雖然自製投影機沒有 AV 或者是 S 端子，但是有很多轉接頭能轉接到 VGA 的方式，根本就不是問題，在 150 吋的布幕上，放映 480P 的解析度，(經過實地測試，480i果然是效果奇差)根本就是爆譴天物呀。

因此對"追求高解析度大尺寸的玩家"，AV端子，S端子根本就可有可無!!
