拿國外一張coaxial to optical電路把輸入輸出反過來接,就成了我要的數位同軸了

schematic2

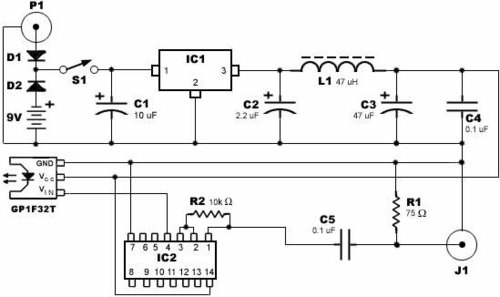

以上為原始電路圖,可以看出作者在電源上費了很大心思

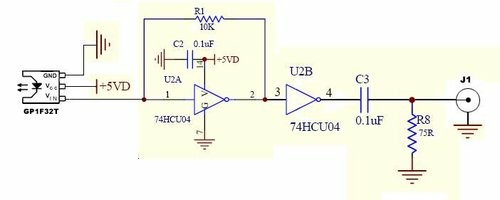

以下是成功的裝機圖:
7404 ic  10元
10k歐姆    1元
75歐姆      1元

schematic3

75歐姆想必是買不到,撇步就是買兩顆150歐姆並聯
