1.音量調整VR的接法（電壓式、電流式）聲音有何不同?
2.電流式的音量調整接法，音質的好壞是不是在那一根電阻上面?如果是的話是不是vr的品質好壞就沒有關係了呢?
電流式是否是一根電阻介於in和out之間，out和電阻間用一顆VR下地，VR是負責分流用的，訊號主要通過的是in和out間的電阻?
整理以前看過的討論如下：
音量可變電阻的接法則是採用Coffin法，
比較過Coffin法與傳統接法的差異：果然Coffin法大勝傳統接法，用耳機聽尤其明顯。
最後輸出的OP用Buf-03果然是非常的稱職，推任何耳機都勝任愉快—不管是Grado RS-1還是Sennheiser HD-580。
=====================
電流式的音量調整接法稱之為"Shunt Attenuator"
http://www.soton.ac.uk/~apm3/diyaudio/Signalpath.html

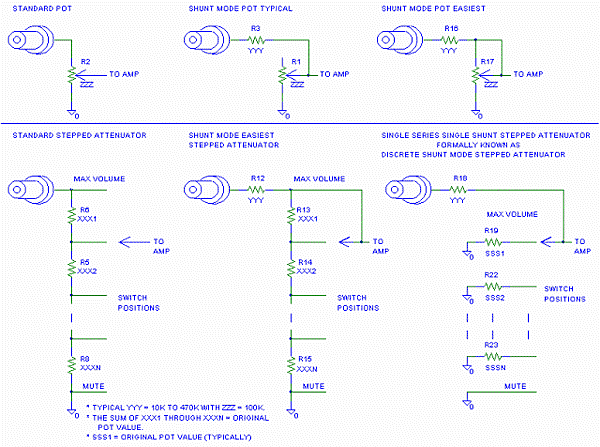

右邊的圖
=====================
其實這種接法也有一點疑惑，對訊號原來說，訊號源的輸出是用來推VR這兒的電阻吧？
如果用低阻值設定1K+VR10K，在小音量控制的時候，這裡的組抗略大於1K而已。
如果前一級的交連電容用的小一點，這樣低頻截止點不就稍微高了點（f=1/ 2*3.14*R*C，R變小，頻率f變高）。
那如果是10K+VR 10K的組合，會不會把輸入訊號衰減的太多?轉到最大聲訊號輸入也是衰減了1/2
=====================
LCiQ是用ALPS 100K的VR，
就換上去的感覺，反而覺得變大聲了，而這次加上10K電阻，音量部分，老實說跟未改之前相差無幾，而換上去試聽，第一個直覺是聲音變利了，是細節變多了，聽到人聲，更可以確定，的確是有改善的，抖音抖得更厲害了，其他的就更不用說了。
=====================
以10k VR來說,電阻用10k.從輸入來看阻抗從10k-20k(vr從最小到最大;10k電阻--->10k電阻+10kvr)因此頻率截止點並不會比原來高
但用1k電阻確實太小了
用5k-10k比較適合(1/2vr-vr)
=====================
照shunt的接法來看...當沒聲音的時候 訊號是從in->out及vr接點->地
而音量全開的時候 則如同在in跟out間接了一顆與vr一樣大的電阻到地
以virgo來說好了 輸入阻抗約100k 如果用10k vr
在音量全開的時候 有9/10的輸入電流走vr到地 只有1/10的電流
進入電路中 這樣應該是衰減的非常厲害吧.....
還是說該看輸入的振幅?覺得電流也很重要說....
=====================
如果可以不用擔心低頻截止點因為輸入組抗低而變高的話 也是喜歡用10K的VR
國產VR的外殼模具大家都大同小異，有差別的也只是裡面的電阻碳膜片....這種材料似乎沒有金屬皮膜材質的
導電塑膠的在國產廠商中也幾乎是沒有
VR比較麻煩的是誤差不小，尤其是高阻值的VR，假設是5%的誤差，對10K來說是9.5~10.5K罷了，對100K來說是95~105K。會有一邊大聲一邊小聲的狀況以就可以理解了
=====================
回去改了以後發現不論在音場和音色上和以前相比相差粉多（ALPS CN-27）&（DALE RN65 10K）
在用只ALPS的時候總感覺好像有一層霧，而現在則清析多了
不過也發現在用的時候二連之間的阻值誤差是影響聲音大小的主要因素（會導致音場向左，右偏的主因），
所以在這個時候阻值誤差反而比連動誤差重要粉多（所以以後可以在買的時候量一量，選二個阻值相近的來用）
也就是說可以不需買粉貴的VR來用，因為貴的VR是貴在連動誤差的比例，如ALPS貴貴的CN-50（最貴的那一個）的阻值誤差最大是20%（沒有錯，就是20%），而連動誤差是0.5dB）
和CN-18（我們一般在電子財料行最常看到的東西（15元一個））的阻值誤差也是20%，只不過在連動誤差好像是5dB的樣子。
總之，結論就是用電流式的VR時候只要購買'阻值誤差'（請注意，是阻值誤差）小的VR就可以了。
=====================
最近也改用電流式接法，聲音的改變相當正面，明顯的可以感覺到細節變多了
不過小音量的時候受到VR品質的限制，難免會有一點運動誤差的小瑕疵
不過還是覺得粉不錯
10KVR可用20K-33K電阻
盡量跳過小音量VR的誤差
=====================
接上效率比較低的耳機(840)，才發現左右邊音量不同的問題，此種接法對小音量誤差比較要求，手上的耳機效率都很低，所以之前沒發現，換上ALPS好些，不過還是不夠準。
現在的接法是VR 100K + 10K，相同位置VR旋轉量﹙指小音量而言，滿刻度沒試過﹚，音量比10K VR+10K還大。
=====================
現在到底是什麼情形?
正確的接法應該是這樣嗎?
(vr的共接點不要接?!?)
IN─10k-─┬──OUT
│ │
│ │
VR │
├<-─┘
│
G
如果按照原圖接法 是只有兩個音量(一個是10k的 一個是vr的)
=====================
in的銅箔有沒有割斷並不重要，因為in-out間必須短路
in-out間的阻值是0(已短路)。
out-gnd間的阻值隨vr右轉阻值變大(與一般接法相同)。
rca-in間的阻值就是你串的電阻大小(不會改變)。接上放大部分，轉動vr聲音的大小應該會有變化。
=====================
這幾天實驗下來....有一些小小的心得
如果是解析本來就比較好的機器，用了電流式接法，似乎解析又更上層樓，但是....似乎聽久了會有覺得吵的嫌疑
倒是比較矇的機器，換上這樣的接法有如脫胎換骨
怎麼取捨？似乎還是聽過才作準
依照器材特性來調整搭配。
還有A型的VR似乎變成線性的了
比較容易轉一點就粉大聲
而且VR誤差大的話，9點鐘方向以下似乎不太實用
只測試到VR10K+22K，下次換VR10K+47K試試看好了
=====================
不用改 VR 控制模組.只要將電阻一端接輸入訊號,一端接VR 控制模組的OUT.前級的輸入也是接VR 控制模組的OUT.
"用22K加10KVR可以讓VR轉到趨中間的位置(約11~12點鐘方向),
聽說VR在中間這個位置的特性較佳??"-----------說的沒錯.
=====================
VR的OUT跟IN要相連接 --> 沒錯 , 這是圖中所謂的 EASIEST 接法 ,
至於要用幾K ,
建議你可以由10K開始往上試 ,
低於10K轉到最大聲時 (平常使用不可能,但還是避免低於10K) 輸入阻抗會過低 ..
阻值越大 , 輸入阻抗變動範圍越小 , 但原本轉到10點鐘會掀屋頂 , 這下變成要轉到12點 (舉例)..
我最大試過 100K電阻+10K VR , 輸入阻抗在 110~100K 間變動
(在開到最大聲的情形下)(這種阻值比例真的會轉到底) , 阻抗變動影響不會太大 ,
但是若用 10K電阻+100K VR , 輸入阻抗在 110~10K 間變動 , 有沒有負面影響就看各位的造機哲學了 ..
所以還是自己試試吧 , 沒公式可套的..
=====================
今天試著修改E3耳擴的VR線路，剛好他在RCA IN前有串連電阻，就直接將50K ALPS VR IN&OUT短接，換上飛利浦電組來試試看感覺
基本上改分流式的接法感覺音量的大小就變成有點非線性了，轉到後面3/4以後音量幾乎沒甚麼變化，嘗試過3.9K、4.7K、10K、18K、47K以後還是覺得串10K電阻VR轉起來比較線性，也比較不會前面轉一點點聲音就變得很大聲
聲音的話感覺最大音量變小聲了但是整體的細節有改變，繼續試聽中...
=====================
這樣好了如果單純用電流式接法，則VR-50K建議接個20K左右，且電阻盡量靠近VR端而不是RCA端(可避免干擾)
如果同樣VR-50K，除電流式接法外在加電阻改變曲線，則用都用10K試試，最大音量會是一半，常用音量由本來1/4位置改到靠近1/2(VR連動誤差最比較小的地方)
手上剛好沒20K，這個有甚麼公式可以計算的嗎?
這應該說是一個"設定值"，只是需要在一個適當的範圍，不要因為極端的值，而有其他不良的影響
怎麼說哩?
插入RCA->VR中間的電阻，跟VR組值的比例決定最大音量，如組值相等，最大音量為一半，(當然這也決定了這個變型VR的最小阻抗)
再來做仿A-TYPE，原則為VR阻值1/3或1/4左右，但如果有用電流式接法，則比例應該在低一些，所以約取1/5，這邊電阻跟VR阻值並連為這變型VR的最高阻抗(比1/5稍低一點點而已)，這邊變了當然接電流是那那根電阻也要一起變(因為VR變1/5所以前面也變10K，最大音量還是一半)，所以應先決定後面阻值(仿A)，然後再定前面阻值(電流式)
然後不管插入多少電阻的總阻抗合理範圍，這個就要看前方輸出而定，一般推不太動耳機的保持10K以上會比較好，耳機插下去正常驅動也不會沒低音的，低到2~3K也可以，致於最高的話後方管機可以拉高一些，晶體機大約100K以下，這是我覺得比較合理的範圍(當然也會有例外的時候)
==========================================
聽小音量時左右大小聲不一
調很小音量時, 只有左邊道有聲音, 稍轉大聲就兩邊都有聲音
想在左右音量VR那分別串個電阻,這樣應可跳過VR小音量不正常的那部份
請問電阻應該串在音量VR的輸出還是輸入較好, 建議該用多大的電阻?
肯定是輸入，1-2倍VR阻值的即可。
缺點是，開到最大，只有原來1/2-1/3音量
