機外訊號線:
(1)Revere訊號線為美國軍規,飛行器專用線材,係屬頂級線材,因此,以本站自己的做法,只是將Revere訊號線的中心為正,隔離銀網為負,即可以完成品質十分優異之訊號線,而且越聽,效果越好(Run In)
(2)更好的做法,你可以將兩條Revere互絞,兩條線的中心線分別為"+"端與"-"端,銀隔離網則接在尾端的"-",訊號線入口的隔離網不要接,因此,線材變為有方向性.
例如,對CD與前級為例,兩條Revere的對絞後,將中心線分別接到RCA端子的正端及負端,在CD端的銀隔離網不要接,前級端的銀隔離網接到RCA端子的負端.
(3)更專業的做法,你可以將多條對絞後,適當分配正端與負端的股數,目前做法不一,因為較多股的線材並聯,使阻抗更降低,效果更好,為求美觀,你還可以將其編織,就成為了市售數千元的訊號線了
=================================
美國軍規1953年Revere/USA鍍銀訊號線做為喇叭線:

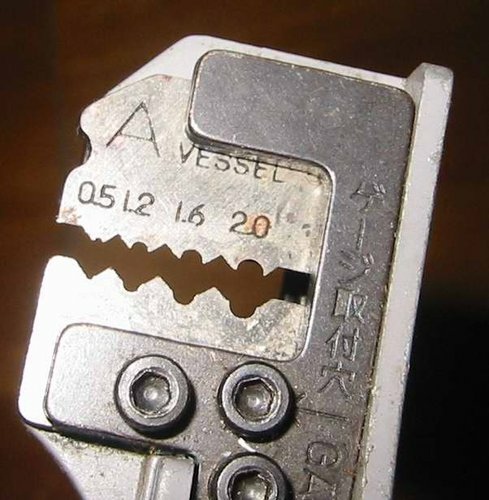

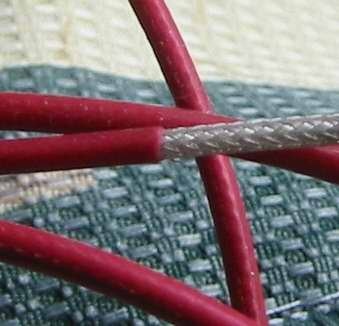

(1)首先撥線:因為1953 Revere/USA包覆著非常粗的銀隔離網,因此,首先,要將第一層鐵氟龍撥下,但不能傷到內部的線材,因此,使用市售之撥線鉗,試撥後,孔徑2.0mm的孔恰可以不傷害到銀線的撥開,也就是說,1953 Revere/USA 外部的銀隔離網,竟達2.0mm,即使不要做成百花線,單一條來做小功率管機喇叭線,都大有可為.
(2)撥開的線材,內部的線不需處理,直接接入簡易的喇叭端子.
(3)大功告成!
=================================
(A)鍍銀訊號線應該用在哪裡?

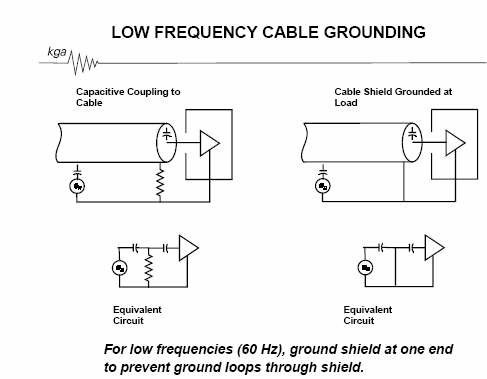

其實這與線材的結構有很大的關係,以本欄之Revere為例,外層為銀質隔離網,內線為22AWG銀線,非常適合作機內配線,講究一點的人,每條線均當作單線使用,外層用來做訊號雜訊隔離,只用於單端接地(正負端各一條),這種雜訊多為高頻,因此,隔離網隔離高頻,效果很棒.
另外,因為真空管容易導入哼聲,因此,使用兩線對絞的方式,可以使感應之雜訊互相抵銷,而這種雜訊多為低頻所產生,因此,交流燈絲訊號需用對絞配線,而機外配線亦須對絞.
有人很簡單的將單一條Revere鍍銀訊號線,接個RCA頭,做為訊號線,亦無不可,但要求更好的效果,最好將兩條Revere對絞,其內部導線分別做為正端與負端,而外面之隔離網,則只做防隔離之用途,不跑訊號,再將隔離單端單點接地.
(B)鍍銀線的聲音走向?
玩過鍍銀線的人都會知道,通常鍍銀線的聲音較偏亮,也就是高頻解析度較好,知道音響的高音增強線路如何設計的嗎?"衰減低頻!",當低頻帶衰減了,高音相較就突出.
好的鍍銀線,高音解析度好,低頻還能維持其量感(銀層厚度),Revere訊號線很多人一次購買就是100米,沒多久又再購買,通常量用得大的多是行家,不是嗎?銀線不會有粉粉的聲音(鋁線可能會),好壞銀線差在刺耳與聲音的華麗感.
(C)年代越久的鍍銀線越容易氧化?
氧化是什麼?講白一點就是生鏽,鍍銀線是否氧化很容易看,剛撥開時,應該是閃亮的銀白色,接觸空氣久了,則成為墨黑色,兩者恰成對比,不需專業亦容易分辨.
=================================
Revere/USA鍍銀訊號線是非常非常超值的,簡單列舉於下:
(1)全新1953年製:
目前市面上可見到之軍規或一般鍍銀訊號線,幾乎清一色為1980年以後製作,本訊號線竟為1953年製圖片,50年代為管機之最黃金時期,1953年的鍍銀訊號線,相信全台再也找不到了,本線材之原主人,數十年前由美國進口大批鍍銀線材及其他軍品五金,此批線材足足在其倉庫中呆了30年,出廠則達50年.
(2)頂級軍品線材(飛機用料):
Revere為1950年代美國知名精密儀器製造公司,專門製造飛機專用之各種精密儀器設備,舉世最高級之零件使用者(本線材上銘牌為: MANUFACTURERS OF PRECISION INSTRUMENT FOR AIRCRAFT...中譯為:飛機精密儀器之專門製造商), 就真空管相關零件而論,工業用者優於商用者,軍品又優於工業品,而飛機使用之零件,則是最頂級之材料,試想,在數萬呎的高空上,性能超凡的飛機中,線材絕 緣不良或雜訊入侵,或性能衰退,造成飛機故障,後果不難想像,無怪乎飛機上多的是純金的零件,超貴的線材也就無庸置疑了.
(4)Revere鐵氟龍線到底有多好?
由 上述資料,本批線材為飛機上使用之線材,價格可能為通常軍品鍍銀線的數倍,既然價格那麼高,除了純銀鍍得很厚很厚之外,還有什麼特點?

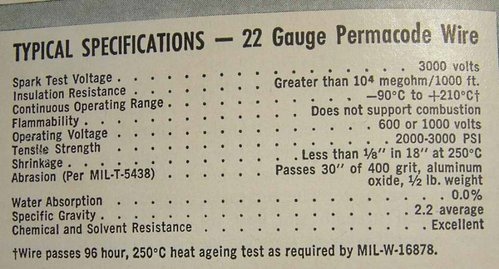

本線材為1953年製,根據美國零件的權威雜誌1956年11月之Electronics， Revere 鐵氟龍線材之特性所示:火花測試電壓達3000伏特,絕緣電阻達10億歐姆,可在攝氏-90度到210度的環境中連續工作,工作電壓達600V- 1000V,伸展強度達2000-3000psi(141-211Kg),溫度攝氏250時18吋長的線材僅伸縮0.125吋,完全不會(100%)吸收 水分,抗化學性絕佳。地球上還能找到更佳的規格?目前市售鍍銀線,同樣 是鐵氟龍鍍銀線,未經嚴格Qualify者,若銀質與鐵氟龍包覆不夠緊密,甚至還會有內部銀線變黑氧化的現象,加上早期用料比現代好得多((1)經驗,市面公認(2)飛機軍品),如果科學有用的話,Revere應該是科學方法中,最頂級的線材了吧.
=================================
MISC1-13訊號線真是名不虛傳,換上後雜音減少約70%左右.細節變的更多
使用三條編織,低頻量感非常好,各頻帶的表現非常突出,太驚人了
低音厚潤而不混濁人聲樂器線條更明確質感更強,
高頻方面很清晰帶點柔性,雖然超高方面稍遜,但不失是一條發燒線!
美國製鐵弗龍外皮鍍銀線,其表現真是物超所值,中低表現比幾仟元之線材優異,
取一條連接負端, 再搭配MICS-13訊號線三股並聯(或編織)->並聯後接正端,
如此搭配,可將各段音域發揮的更完全.
MISC1-02 超級布線和MISC1-13 鍍銀訊號線
把機內電源部分配線換成超級布線,另外編了一對訊號線,感覺很讚!!
